流體力學實驗室建設目標,流體力學實驗室 > 行業新聞 >維修電工實訓考核設備

2024年10月25日

流體力學實驗室建設目標,流體力學實驗室

流體力學實驗室設備

流體力學實驗室設備、流體力學本課程是高等學校工科機械類專業的一門重要的主干理論應用基礎課，在培養學生綜合分析和設計能力的全局中，承擔著培養學生對流動現象和流體機械系統方案進行理論分析和創新設計能力的任務，在機械工程系列課程體系中占有十分重要的地位。通過該課程的學習，學生將掌握流體力學的基本理論知識，能正確地列出流體的連續、運動的動力學微分方程，并明了各項的物理依據；具有正確地運用流體力學知識分析簡單的流動問題的能力；具有綜合運用流體力學理論設計簡單的流體機械能力；能正確地選擇并綜合運用流體力學知識分析工程實際中流體機械的系統，本課程學習將有助于增強學生對機械技術工作的適應性，培養其開發創新能力，為專業課的學習、實習與實踐、畢業設計打下良好基礎。

流體力學教學實驗設備
流體力學的主要任務是研究流體靜止平衡和運動規律。在流體力學實驗中以流體運動的基本規律為主線，以能量守恒定律為核心內容，從影響流體流動各個主要方面著手，通過實驗讓學生在了解流體運動的基本規律的基礎上，學會對流體運動流動過程的基本描述，充分認識影響流體流動的主要因素及其在流動過程中的作用。流體力學實驗裝置主要包括:水力學工作臺、高精度壓力測量校準儀、雷諾實驗裝置、氣流研究儀、流體屬性和流體靜力學實驗臺、顆粒阻力系數研究儀、氫氣泡流可視化系統、可壓縮流研究裝置、亞音速風洞、多泵測試鉆探平臺、多用途教學水槽、流體摩擦力測量裝置、水錘現象和管道湍振裝置、多功能流量計演示儀、層流工作臺、計算機控制的亞音速風洞、船舶振動測量儀、船舶穩定性測量儀、定傾中心高度測量裝置，以上這些設備可組建成一個綜合的流體力學實驗室。流體力學教學實驗設備承擔環境學科、環境工程、給水排水、環境建筑與設備、熱能與動力工程、土木工程等專業水力學、流體力學、泵與風機性能、水文學、環境水力學實驗教學任務，方便學生學習，教師研究。
一、流體力學實驗室概況
流體力學實驗室是專業兼基礎實驗室，主要承擔《流體力學》等課程的基礎性、綜合性實驗教學項目、流體力學課程設計。開設的實驗具有較強的實踐性，流體力學教學實驗設備的實驗教學旨在幫助學生加深鞏固對所學流體力學等課程理論知識的理解，培養學生獨立思考和分析問題的能力，提高實際動手和設計能力。實驗室有自循環雷諾實驗儀、自循環沿程和局部阻力綜合實驗儀。該實驗室主要服務于能源與動力工程專業開設的《流體力學》等課程內設的實驗教學項目。實驗室和儀器設備利用率高，實驗教學效果好。

流體靜力學綜合實驗儀

一、主要功能需求：

1、定量測量實驗--驗證靜水力學基本方程，可供分析研究馬利奧特容器的變液位下恒定流實驗；

2、定性分析實驗--測壓管和連通管判定、觀察測壓管水頭線、判別等壓面、觀察真空現象；

3、設計性實驗--油庫液位高度檢測，家用飲水機構設計、變液位恒壓系統供水設計等；

4、拓展性實驗--給定條件下測定油密度；

二、主要配置及技術參數要求：

1、有機玻璃標尺管、測壓管、真空管、U型管，有機玻璃?210×5mm密閉靜壓實驗水箱，加氣裝置，降壓裝置，真空測量計，油庫液位高度檢測實驗模擬裝置；

2、排氣閥：全銅材質

3、放水閥：全銅材質

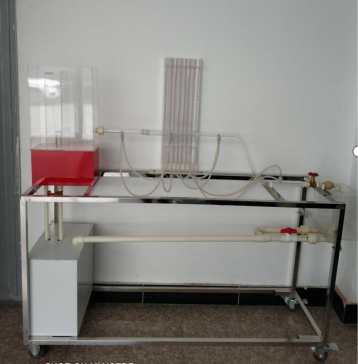

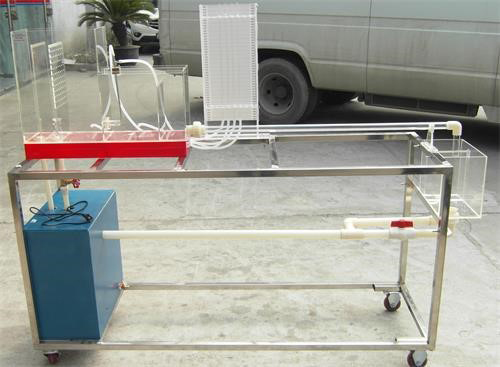

自循環伯努利方程綜合實驗儀

一、主要實驗功能需求

1. 流量電測實時顯示與手測功能并存，實驗內容多功能；

2. 定量測量實驗--驗證伯努利方程；

3. 定性分析實驗--演示測壓板直接顯示的總水頭線與測壓管水頭線，均勻流與非均勻流斷面上動壓強分布以及沿程能量轉換規律等；

4. 設計性實驗--變水位對喉管真空度影響；

二、主要配置及技術參數要求

1、本實驗臺由壓差板、實驗管道、水泵、供水箱、ABS上水管、溢流管、整流柵、穩壓水箱、伯努利實驗管、測壓管、調節閥、回水管、不銹鋼實驗臺和計量水箱等組成。

2、外形尺寸：1800×500×1400mm

3、工作電壓：220V 50Hz 功率：60W

4、水泵：AP3500型 220V 50Hz 60W 揚程2.3米流量2000升/小時

5、水泵采用ABS全封閉防水絕緣安全外殼，抗腐蝕機芯，安全耐用，功率≤100w。有機玻璃蓄水箱與恒壓供水器；

6、全斷面測流速畢托管7只，有12測點的變高程變管徑的實驗管道，強化了位能、壓能、動能之間能量轉換的直觀效果；

7、自循環管閥，有滑尺與校準鏡面的可調式19管測壓計，符合高教出版社教材內容。

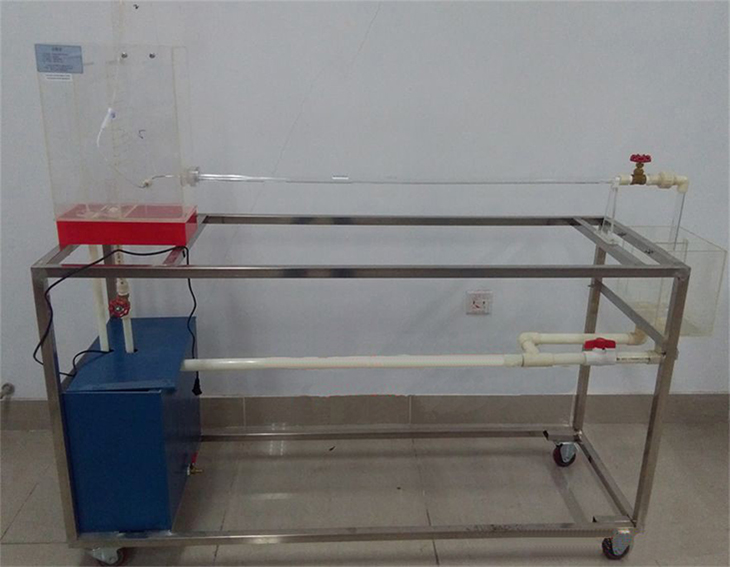

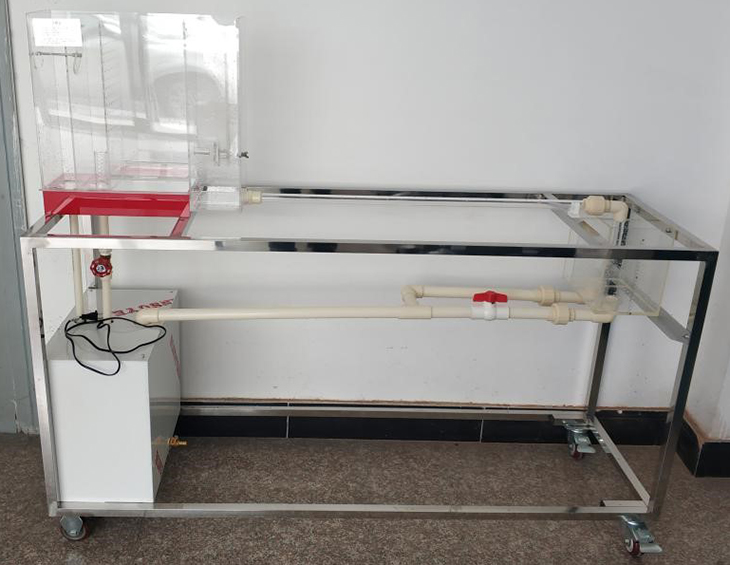

自循環雷諾實驗儀

一、主要實驗功能需求

1．流量電測實時顯示與手測功能并存，實驗內容多功能；

2．定量測量實驗--測定上臨界與下臨界雷諾數，結果符合：Re下臨=2000-2300；

3．定性分析實驗--觀察層流與湍流（紊流）兩種流態；

4．設計性實驗--結合量綱分析法進行實驗研究，用管道實驗測定明渠下臨界廣義雷諾數；

二、主要配置及技術參數要求

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。可連續操作。

2、外形尺寸：1800×500×1400mm

3、工作電壓：220V 50Hz 功率：60W

4、主要用途：演示層流、過渡流、紊流及其轉變，并可測量臨界雷諾系數值。

5、配置：移動式不銹鋼實驗臺、有機玻璃整流穩壓水箱、雷諾管、顏料盒、顏料針管、計量箱、PVC板水箱、防腐潛水泵、循環管閥、控制箱。

6、水泵：AP3500型 220V 50Hz 60W 揚程2.3米流量2000升/小時。

自循環動量定律綜合實驗儀

一、主要實驗功能需求

1、流量電測實時顯示與手測功能并存，實驗內容多功能；

2、定量測量實驗--恒定總流動量方程驗證、動量修正因數測定；

3、定性分析實驗--分析測力機構創新點、實驗裝置的靈敏度、V2x≠ 0對Fx 的影響；

4、設計性實驗--管嘴出流動量修正因數與邊界層厚度測量的創新研究實驗；

二、主要配置及技術參數要求

1、外形尺寸：1800×550×1400mm

2、工作電壓：220V 功率：200W

3、主要用途：可用于測量射流沖擊力，驗證動量定律，測定動量修正系數 ，觀測分析射流角度與動量力的關系等。

4、主要配置：不銹鋼移動式實驗臺、有機玻璃整流穩壓水箱、測壓板、實驗管道及控制閥門、水箱；防腐潛水泵等。

5、水泵：AP3500型 220V 50Hz 60W 揚程2.3米流量2000升/小時

6、計量水箱：容積6L，透明有機玻璃制作，帶計量刻度。

7、實驗流量：0－200ml/s，活塞直徑12mm

8、實驗臺：不銹鋼可移動臺架。

自循環畢托管測速實驗儀

一、主要實驗功能需求

1、流速電測實時顯示與手測功能并存，實驗內容多功能；

2、定量測量實驗--用畢托管測點流速與點流速因數、畢托管因數c標定；

3、定性分析實驗--管嘴淹沒射流過流斷面流速分布；

二、主要配置及技術參數要求

2. 實驗桌，自循環供水系統，低噪環保型水泵，有機玻璃蓄水箱與恒壓供水器，尺寸規格：1560×500×1300mm，220V，功率≤100W；

3. 符合最新國標的畢托管（皮托管）（執行標準：國標JJG518-1998）；

4. 有滑尺與校準鏡面的可調式多管測壓計，毫米刻度；

流體力學教學實驗設備

序號	型號	產品名稱
1	SB-579	雷諾儀
1	SB-579r	雷諾儀（數據采集型）
2	SB-581	沿程阻力系數測定實驗臺
	SB-581R	沿程阻力系數測定實驗臺（數據采集型）
3	SB-582	局部阻力系數測定實驗臺
	SB-582R	局部阻力系數測定實驗臺（數據采集型）
4	SB-600	阻力綜合實驗臺
5	SB-583	伯努利方程儀
	SB-583R	伯努利方程儀（數據采集型）
6	SB-592	旋渦儀
7	SB-586	離心式風機性能實驗臺
	SB-586R	離心式風機性能實驗臺
8	SB-599	軸流式風機性能實驗臺
9	SB-588	離心泵特性曲線測定實驗臺
10	SB-588R	離心泵特性曲線測定實驗臺
11	SB-585	離心泵綜合試驗臺
	SB-585B	離心泵綜合試驗臺
12	SB-591	變底坡活動小水槽
13	SB-589	水靜壓強儀
14	SB-590	虹吸演示儀
15	SB-593	液體流線儀[油槽流線儀]
16	SB-594	煙氣流線儀[煙風洞]
17	SB-595	能量方程儀
18	SB-580	動量儀
	SB-622R	自循環動量定律綜合實驗儀
19	SB-598	雷諾和伯努利方程綜合實驗臺
20	SB-596	雷諾和文丘里綜合實驗臺
21	SB-584	流體力學綜合實驗臺
	SB-584 R	流體力學綜合實驗臺（數據采集型）
22	SB-597	雙變坡水槽
23	SB-400	空化機理實驗儀
24	SB-401	靜壓傳遞演示儀
25	SB-402	水擊演示實驗臺
26	SB-403	畢托管測速實驗臺
	SB-403R	畢托管測速實驗臺（數據采集型）
27	SB-404	流量檢測及控制系統
28	SB-405	孔口管嘴實驗儀
29	SB-587	多功能附面層實驗臺
30	SB-625	各種邊界條件流動演示儀
31	SB-820	自循環流譜流線演示儀
32	SB-821	離心式風機管道彎頭閥門性能實驗臺
33	SB-623	自循環文丘利實驗儀
	SB-623R	自循環文丘利實驗儀（數據采集型）
34	SB-408	管路串并聯綜合實驗臺
35	SB-628	達西滲流實驗臺
36	SB-626	空氣動力學多功能實驗臺（多功能風洞）
37	SB-601	管道內流量流速測量裝置
38	SB-602	平面靜水總壓力實驗臺
39	SB-621	紊動機理演示實驗臺
40	SB-603	自循環明渠水力學多功能實驗儀
