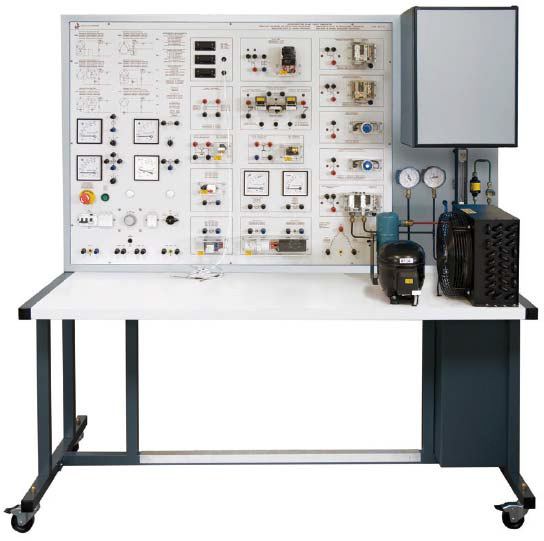

SB-RTE-8D制冷系統電氣元件和故障實訓考核裝置
一.概述
制冷系統電氣元件和故障實訓考核裝置是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統技術升級
裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《家用制冷設備原理與維修》
SB-RTE-8D制冷電氣實訓考核裝置直觀展示了制冷電氣系統結構、組成和工作原理，方便于教學演示講解及學生對課本知識的理解掌握；可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故，有利于開展技能鑒定、考核工作。
二、系統配置
1.電源控制部分
1)、交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有一只指針式交流電壓表，指示輸入電網電壓值
2）、配置有模擬溫度傳感器2只，可以模擬溫度的變化，從而使系統自動開關機。
3）配套有急停開關，在緊急狀態可快速停止工作，防止裝置損壞。
2、測量儀表
1）交流電壓表2只：測量范圍0～250V,精度1.5級，一只用于監測電源電壓。一只用于實驗連接
2）、交流電流表2只：測量范圍0～5A,精度1.5級, 一只用于觀測系統啟動電流及正常工作電流。一只用于實驗連接。
3）、溫度表4：采用PT100傳感器，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
4）、真空壓力表2只：測量范圍為-0.1～0.9MPa、-0.1～1.5MPa,可顯示系統低壓側、高壓側的壓力。
5）、手動高壓控制器一只，在學生實訓時，由于操作壓力過高時，保護器動作保護壓縮機.
6)、手動低壓控制器一只，在學生實訓時，由于操作壓力過低時，保護器動作保護壓縮機.
7）、自動高低壓控制器一只，用于學習不同的壓力保護實訓操作,當操作壓力過高、過低時，保護器動作保護壓縮機.
7)、電磁閥一只，當壓縮機停止工作的瞬時，在制冷電路中保護壓縮機不受液擊。和壓縮機同步
8)、機械式冷藏箱控制溫度器，控制壓縮機開機，
9）、電子式溫度控制器，自動控制壓縮機開機，電磁閥的開啟，風機的轉動。化霜加熱。
10)、模擬加熱器一只，制冷化霜時給蒸發器加熱，
11)手動節流閥：管道系統中設置了一個手動膨脹閥，實驗時可模擬制冷系統中的流量開度，觀察制冷功率的效果。
3.電氣控制考核板
面板彩色噴繪上印有上印有6種電氣的控制電氣控制原理圖，并設有相應測試點，便于學生分析測量。
1)、機械式冷藏箱控制電氣流程圖
2)、風冷卻式冷藏箱控制電氣流程圖
3)、電子式溫度、無霜冷藏箱控制電氣流程圖
4)、冷庫控制電氣流程圖
4、制冷液體流動系統圖
面板彩色噴繪上印有、真實的制冷管道流動系統流程圖.
1)、機械式冷藏箱控制管道流程圖
2)、風冷卻式冷藏箱管道流程圖
3)、電子式溫度、無霜冷藏箱管道流程圖
4)、冷庫控制管道流程圖
6.風冷制冷機組
1)、包含//2匹封閉制冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、干燥過濾器、1只供液電磁閥、1只熱力膨脹閥、止回閥(單相閥)、手閥等構成。
2）、模擬冷藏箱體：分成冷藏和冷凍兩個，保溫效果顯著，溫度可自動控制，排除教學機不能停機的的麻煩。
三、主要技術參數：
1. 輸入電源：AC220V±5% 50Hz
2. 裝置容量：<0.2KVA
3. 環境溫度：-5℃~40℃
4. 相對濕度：≤90%（25℃）
5. 外形尺寸：1500×600×1700mm
6. 制冷劑類型：R600A
四、制冷系統電氣元件和故障實訓考核設備配置表
|
序號 |
名稱 |
說明 |
數量 |
單位 |
|
1 |
壓縮機1/2 |
|
1 |
套 |
|
2 |
液視鏡 |
|
1 |
套 |
|
3 |
冷凝器 |
|
1 |
套 |
|
4 |
蒸發器 |
無 |
1 |
套 |
|
5 |
低壓表 |
立式 |
1 |
套 |
|
6 |
軸流風機 |
110MM |
1 |
套 |
|
7 |
手動膨脹閥 |
1/4 |
1 |
套 |
|
8 |
過濾器 |
3/8 |
1 |
套 |
|
9 |
儲液器 |
1/4 |
1 |
套 |
|
10 |
毛細管， |
|
1 |
套 |
|
11 |
溫度表 |
I900 |
1 |
套 |
|
12 |
有機玻璃箱 |
兩層 |
1 |
套 |
|
13 |
電子溫控器 |
電子 |
1 |
套 |
|
14 |
高壓控制器 |
|
1 |
套 |
|
15 |
低壓控制器 |
|
1 |
套 |
|
16 |
高低壓控制器 |
|
1 |
套 |
|
17 |
冷風機 |
|
1 |
套 |
|
18 |
機械溫控制器 |
|
1 |
套 |
|
19 |
冷卻電機 |
200MM |
1 |
套 |
七、 實訓內容
1 .初級技工基本技能實訓
（1） 專用工具的操作
（2） 制冷系統管件焊接
（3） 制冷系統試壓及檢漏
（4） 制冷系統抽真空及充注制冷劑
2. 中級技能實訓（設計、安裝、調試及檢修）
（1） 電冰箱電氣線路器件的認識和測量
（2） 直冷式電冰箱電氣控制線路接線及系統運行
（3） 直冷式電冰箱維修實訓及故障分析
（4）、機械式冷藏箱控制電氣流程圖
（5）、風冷卻式冷藏箱控制電氣流程圖
（6）、電子式溫度、無霜冷藏箱控制電氣流程圖
（7）、冷庫控制電氣流程圖
3. 電冰箱故障檢修
（1） 復合門開關公共端開路
（2） 門開關開路
（3） 溫控器開路
（4） 保護繼電器開路
（5） 系統臟堵
（6） 系統冰堵
|
