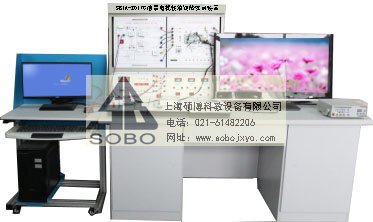

SBTA-2017C液晶電視性能維修實訓裝置
一、產品概述
液晶電視性能維修試驗平臺是根據中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。
本實驗平臺應用領域：國家示范性中等高等職業院校電子技術項目建設開發、高級技工學校電子技術項目建設開發、液晶電視教學實驗實訓室建設、液晶電視一體化教學實施、家電維修工音視頻類維修實操，以及中級、高級工的技能鑒定考核。
二、主要功能：
裝置可完成整機結構、工作原理、工序指示、電壓監測、實驗測量、波形測試、檢修測試、實驗模擬、故障演試、功能測試、工廠調試、點屏實訓、配板實操、檢修實訓、故障排除、考核競賽等直觀項目教學實驗實訓項目。
三、主要配置：
1、22寸高清液晶電視機屏幕、液晶電視教學實訓主體模塊、直流可調穩壓電源、直流可調電源模塊、信號分配器、液晶屏檢修測試架、液晶電視教學視頻軟件系統。
2、液晶顯示屏：22寸液晶電視機屏幕（分辨率1920X800）固定于實訓臺面、
3、主體模塊：依照專業教學實驗實訓考核需求設計液晶電視教學實訓主體模塊，集系統工作指示、工作時序指示、操作控制、電壓監測、實驗測量、波形測試、故障演試、檢測排查、檢修測試、技能考核、技能競賽等一體化全功能設計的實訓模塊，固定于實訓臺面液晶屏背面之下；主要突出于教學需求設計的主要波形測試點、控制電平測試點、主要電壓測試點、工作時序測試點、主要電壓監測顯示、整機運行時序指示、十幾種常見故障現象即時呈現于液晶屏上。
4、液晶電視實訓主板：采用最新主流MST方案設計的液晶電視實訓主板（教學專用版），固定于主體模塊之上，快速分離拆卸設計，方便獨立教學及損壞獨立更換；配套對應清晰電路原理圖紙及工作分析教程、教學實訓教材，可以直接實現各種實驗測量、波形測量、故障演試、供電指示、啟動指示、操作控制、工廠調試、檢修實訓等教學實訓項目課程。
5、供電部分：液晶電視電源板安裝于主體模塊側面，突出主要電壓測試點；快速拆卸設計，方便獨立教學項目實訓；配套對應清晰電路原理圖紙及工作分析教程、教學實訓教材，可以直接實現相應實驗測量、故障演試、工作指示、啟動指示、檢修實訓等教學實訓項目課程。
6、背光部分：背光板固定于液晶屏面板背面，快速分離拆卸設計，方便獨立教學及項目實訓；配套教學實訓教材，可以直接實現相應實驗測量、故障演試、工作指示、啟動指示、檢修實訓等教學實訓項目課程。
7、工作指示：直觀指示設計，供電電源指示、系統運行指示、主板運行指示、主電源啟動控制指示、去屏信號供給指示、液晶屏供電控制指示、背光啟動控制指示。在系統運行過程中，對應指示燈亮燈順序直觀呈現出整機系統啟動過程；
8．電壓監測：直觀顯示整機各組供電5VS、24V、12V、5V的電壓/電流顯示、能夠直觀監測帶機供電及控制變化，可以直觀實現實驗測量、工作顯示、啟動顯示、檢修實訓等教學實訓項目課程。
9、操作控制：功能按鍵開關和遙控接收控制整機系統運作，配套多功能遙控器實現各項實驗實訓項目教學。
10、主板程序：依照教學應用需求開發系統軟件程序，滿足各種教學實驗實訓需求的故障演試、排查測試、工廠調試，展現軟件程序引起的故障現象與解決辦法。
11、視頻軟件：液晶顯示器工作原理、液晶顯示屏工作原理、液晶電視機工作原理、液晶電視機主板電路圖紙與電路結構分析、液晶電視機主板啟動流程與信號流程、液晶電視機主板工作電壓及波形測量、液晶電視機主板故障分析與檢修實操、液晶電視機電源板工作原理與結構框圖、液晶電視機電源板故障分析與檢修實操、液晶電視機背光結構與工作原理、液晶電視機背光板工作原理與結構框圖、液晶電視機背光板保護電路及排查技巧、液晶電視機背光板故障分析與檢修實操、點屏技術與液晶顯示屏檢測原理、點屏技術配板銷售實操、液晶電視機主板工廠調試實操、液晶電視機整機檢修實操、液晶電視機檢修報價技巧實操、液晶電視機售后服務運營實操、液晶顯示屏點屏技術實訓與技能競賽、液晶電視機整機故障檢修實訓與技能競賽.
12、彩色信號發生器：
1、 輸出信號頻率范圍：第 12 頻道 2、電視信號形式：分為圓、點、格、黑白格、彩色、單色等 16 種形式，可通過按鍵直接選擇3、 輸出信號：有視頻、伴音（中頻 6.5M ）、射頻輸出接口） 4 、信號制式： PAL-D/K
13、智能實訓考核系統
(1) 計算機可以監控 1-126 臺家用電器智能考核臺
(2) 具有發卷功能
(3) 具有收卷功能
(4) 具有單臺和全部實驗臺清零功能
(5) 具有自動檢測各家用電器考核臺的通訊聯機情況
(6) 可以生成學生個人成績單
(7) 可以對學生考核情況進行統計、分析
(8) 設有進入系統密碼，進入系統后能夠修改密碼
(9) 具有打印功能
(10) 具有答題次數限制功能
(11) 學生臺配智能答題器，學生可以通過答題器與都師進行數據交換
四、設備主要配置與配用儀表：
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
22寸高清液晶電視機 |
1 |
套 |
|
|
2 |
實驗臺桌 |
1 |
臺 |
|
|
3 |
液晶電視檢測實驗板 |
2 |
塊 |
|
|
4 |
液晶電視邏輯檢測表 |
1 |
個 |
|
|
5 |
液晶電視背光檢測儀 |
1 |
臺 |
|
|
6 |
液晶電視點屏儀 |
1 |
套 |
|
|
7 |
藍光DVD音視頻機 |
1 |
臺 |
|
|
8 |
液晶電視驅動程序U盤 |
1 |
個 |
|
|
9 |
BVG熱風焊臺 |
1 |
臺 |
|
|
10 |
貼片元件焊接練習板 |
2 |
套 |
|
|
11 |
數字萬用表 |
1 |
臺 |
|
|
12 |
螺絲刀 |
10 |
把 |
+/-字各式 |
|
13 |
數字雙蹤示波器 |
1 |
套 |
自備 |
|
14 |
防靜電烙鐵 |
2 |
把 |
|
|
15 |
彩色電視信號發生器 |
1 |
臺 |
|
|
16 |
實驗指導書 |
1 |
本 |
|
五、技術性能
1. 輸入電源：單相三線制 AC220V ± 10% 50HZ
2. 工作環境：溫度 -10 ℃ ～ + 40 ℃ 相對濕度＜ 85% （ 25 ℃ ）
3. 整機容量：＜ 300VA
4. 安全保護：動作電流≤ 30mA 、動作時間≤ 0.1s
5. 外形尺寸： 160cm × 68cm × 155cm
|
