第一柜、

模具常用機器

1、螺桿式注射機注射成型原理示意、2柱塞式注射機注射成型原理示意、3注塑機、4注射機的種類和特點（臥式、立式、角式2件）

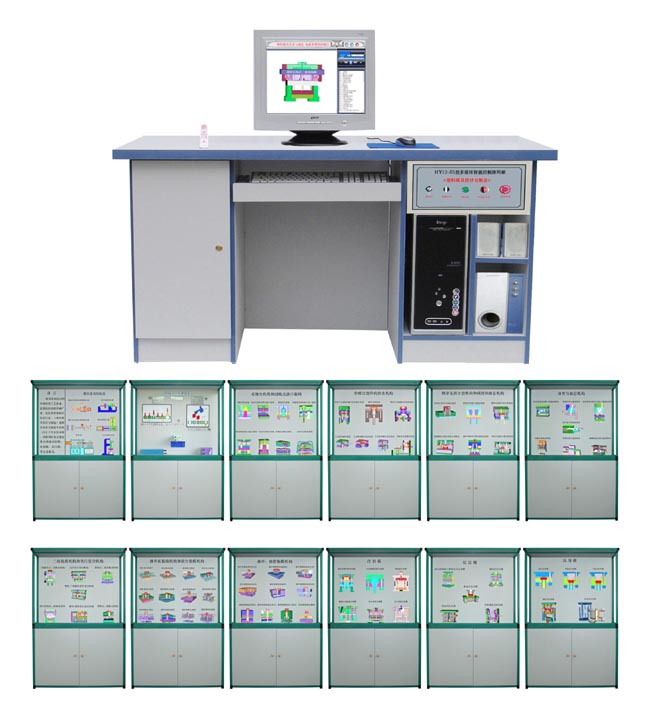

所有模型均采用二維/三維動畫圖象配合陳列柜上的內容在電腦上演示各種模具的功能和原理(如模具開模、閉模、出制件的全過程)。同時配合聲音解說，生動形象。

第二柜　

壓縮模

1溢式壓縮模、2不溢式壓縮模、3半溢式壓縮模、4固定式壓縮模、5移動式壓縮模

第三柜　

壓注模

1移動式壓注模之一、2移動式壓注模之二、3固定式壓注模、4液壓機用的上擠固定式壓注模、5上擠固定式壓注模、

第四柜　

注射模

1單分型面注射模、2雙分型面注射模、3帶活動鑲塊的注射模 、4側向分型抽芯注射模、5自動卸螺紋的注射模、6、熱流道注射模

第五柜　

推桿脫模機構和推管脫模機構

1推桿脫模機構(板狀)、2推桿脫模機構（錐形）、3推桿脫模機構（蓋殼類）、4推桿脫模機構（頂出耳）、5推桿脫模機構（加強筋）、6推桿脫模機構（嵌件）、7推管脫模機構（銷式）、8推管脫模機構（臺肩式）、9推管脫模機構（大軸肩）、10推管脫模機構（型芯）

第六柜　

一級推出機構模

1推塊推出機構、2推件板推出機構（動、定模）、3推件板推出機構（頂桿式）、4推件板推出機構（定距式）、5推件板推出機構（反向式）、6推件板推出機構（鑲?cè)胧剑��?span>7推件板推出機構（彈簧力）、8聯合推出機構1、9聯合推出機構2、10聯合推出機構3、

第七柜　

二級脫模機構和先行復位機構模

1三角滑板塊式二次推出機構、2彈簧式二級推出機構、3擺桿拉鉤式二級推出機構、4擺鉤式雙推出二級推出機構、5楔形—擺桿先行復位機構、6楔形—三角滑塊先行復位機構、7連桿先行復位機構

第八柜　

分型與抽芯機構模

1斜銷分型與抽芯機構、2彎銷分型與抽芯機構、3斜槽導板分型與抽芯機構、4液壓或氣壓抽芯機構、5彎銷內側抽芯機構、6齒條固定在推出機構上的抽芯機構、7齒條固定在定模上的抽芯機構、

第九柜　

順序定距分型機構和斜滑塊抽芯機構模

1彈簧螺釘式順序定距分型機構、2擺鉤式定距分型拉緊機構、3導柱式定距分型拉緊機構、4斜滑塊外側分型抽芯機構、5斜滑塊內側分型抽芯機構、6斜桿導滑的外側分型抽芯機構、7斜桿導滑的內側分型抽芯機構

第十柜　

帶螺紋塑件的推出機構模

1螺紋脫模機構、2手動脫離螺紋機構、3手動脫離螺紋型芯機構、4手動脫離螺紋型環機構、5齒輪齒條脫螺紋機構、6模內手動脫螺紋及塑件機構、7直角式注射機的螺紋型芯脫出機構

第十一柜

合模導向機構和雙推出機構模

1導柱導向機構、2錐面定位機構、3彈簧式雙推出機構、4杠桿式雙推出機構、5氣動式雙推出機構、6利用差動式推桿切斷點澆口凝料、7利用推板切斷點澆口凝料、8利用推件板切斷點澆口凝料

第十二柜

吹塑成型模

1中空吹塑模具、2擠吹成型模、3、注塑吹塑成型示意4真空壓縮空氣成型、5擠出吹塑中空成型原理示意圖、6標準成型法過程示意7、ASB式一步法注拉吹成型示意
